导言

鹈鹕镇新建的现代化工业园区已竣工，现需对园区信息网络基础设施进行验收测试。你作为网络测试工程师，你的核心任务是完成办公区域网络链路的标准化测试。在测试过程中，车间办公室提出额外请求：若时间允许，协助测试车间区域的4条关键工业链路。

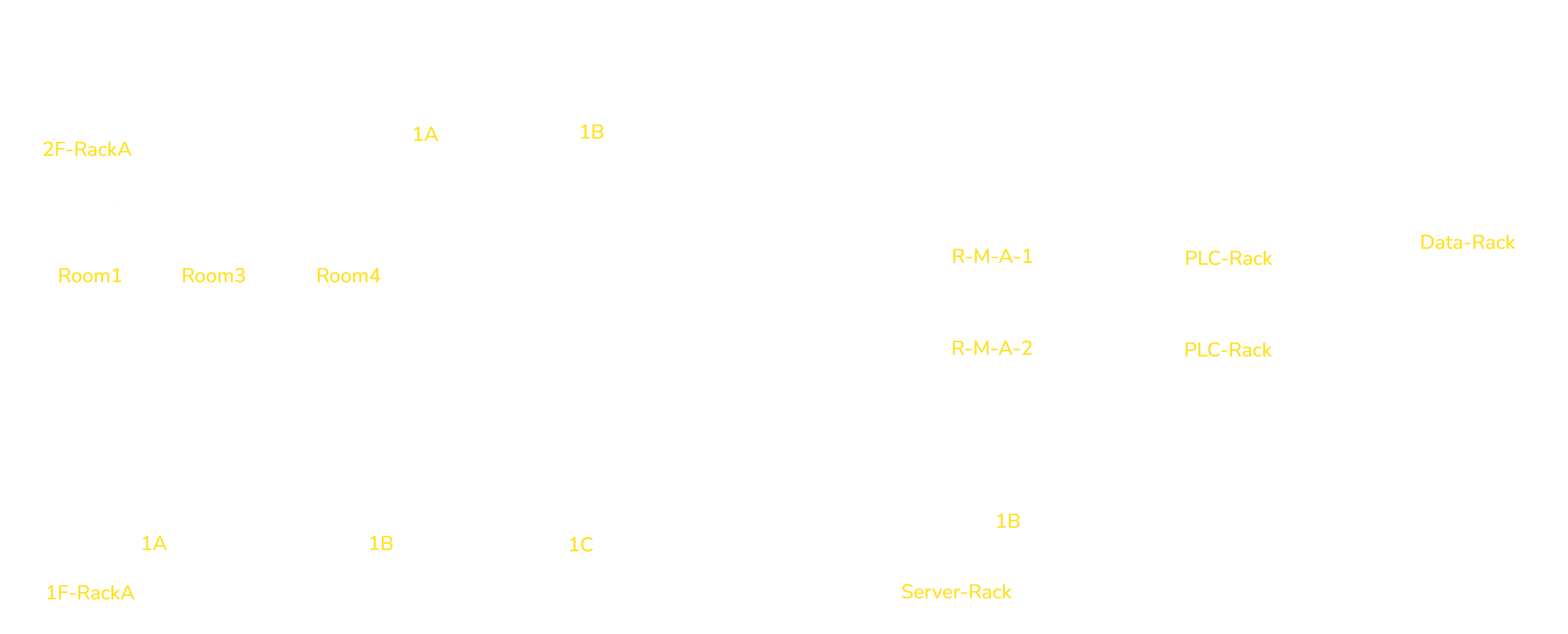

网络拓扑与系统图

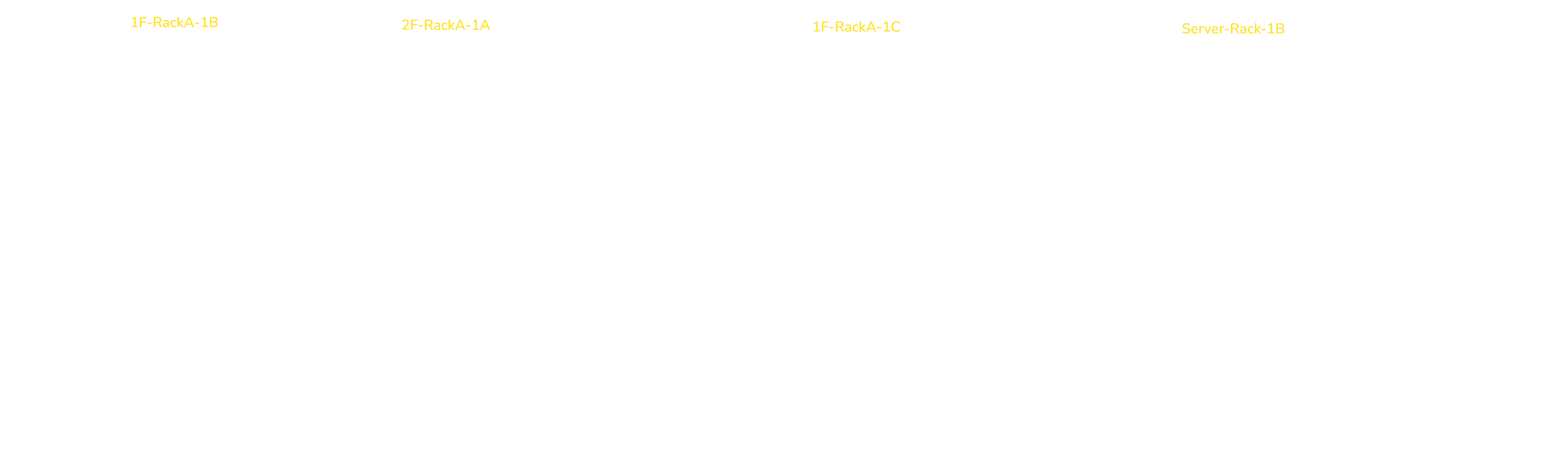

光纤连接图

通用说明

• 为了更规范的管理测试文件，请创建项目，并命名为 Skill-2025
• 要求保存每条测试数据在仪表内，并命名为"主机连接的端口名称-远端连接的端口名称"，或"主机连接的端口名称"
  • 例如两头连接测试仪：
    • 1F-RackA-1A-1-Room1-TO-1或Room1-TO-2-1F-RackA-1A-12
    • 1F-RackA-1A-3-Room6-CAM
  • 例如单端连接测试仪：
    • 1F-RackA-1C-8
• 测试过程需要符合测试规范要求，以保证测试数据有效
  • 需要进行必要的基准设置，参照设置，补偿设置
  • 光纤被测链路、测试跳线、测试仪接口需要进行端面清洁
  • 测试过程中，光源不允许断开
  • 线缆类型和极限值正确
  • 插座类型，连接器数量，熔接点数量根据场景要求进行正确设置

基本任务

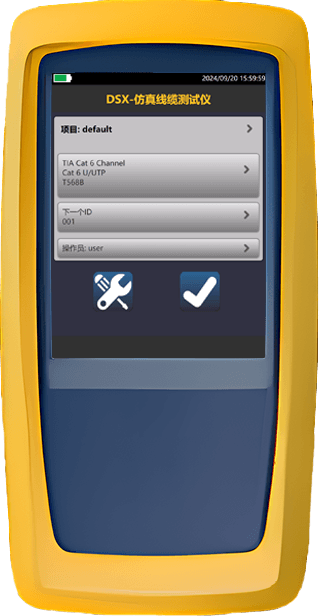

• 使用铜缆认证分析仪对全部房间的5条铜缆链路到1F-RackA-1A进行测试：
  • Room1、Room3链路到配线架为永久链路
  • Room4网线连接头（连接到摄像头）到配线架为模块化插头链路，并采用PoE供电技术
  • 配线架点位标记已模糊不准确，需要结合寻线定位并测试
• 使用光纤损耗分析仪对1F-RackA-1B的1~6号光纤链路至2F-RackA-1A的1~6号光纤链路进行测试
• 使用光时域反射分析仪对1F-RackA-1C的1~4号光纤链路至Server-Rack-1B的1~4号光纤链路进行测试，由于Server-Rack端禁止进入，只能在1F-RackA处进行补偿设置，并进行OTDR测试
• 要求办公楼区域被测链路需要按照ISO/IEC 11801标准进行测试，光纤一级测试使用带Fibre Link的ISO/IEC标准，并设置2个适配器，2个熔接点；OTDR测试使用带Fibre Link的ISO/IEC标准
• 如果链路使用了PoE供电技术，需要使用带+PoE的ISO/IEC标准
• 要求被测链路需要符合T568B线序
• 识别目标系统中存在的链路故障，描述并报告至测试文档
• 提交测试文档至指定处

扩展任务

• 使用铜缆认证分析仪结合M12跳线对工业机械手臂至PLC控制柜的2条M12链路(编码类型D)进行测试
• 使用铜缆认证分析仪结合RJ45跳线对PLC控制柜至Data-Rack的2条RJ45链路(两对线)进行测试
• 要求被测链路需要通过Profinet标准
• 要求被测链路需要符合标准线序
• 识别目标系统中存在的链路故障，描述并报告至测试文档
• 提交测试文档至指定处

所需设备、机具、装置和材料

所需的设备、机具、装置和材料由比赛场地提供，详见材料清单。

本模块不使用基础设施列表中未列出的材料和设备。

其他要求
